我国颁布的滚花标准为GB6403.3，新旧版本分别为1986版和2008版，现以GB6043.3-08版为准。比较于德标DIN82而言，我国标准GB6403.3略显简要，业内多以德标作为标注参考，但不论怎样，宣传国标、使用国标是需要倡导的。
1、适应范围：本标准适用于一般用途的圆柱表面滚花。

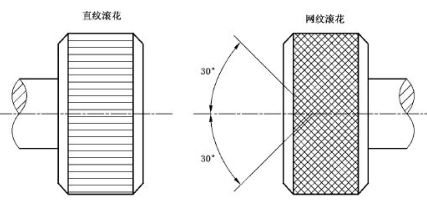

2、滚花的型式如图所示：

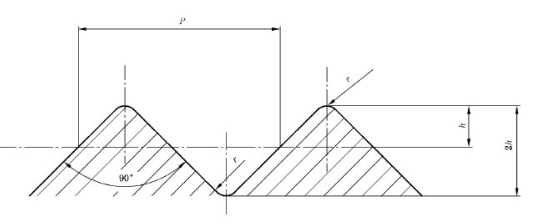

3、滚花花纹的形状是假定工件的直径为无穷大时花纹的垂直截面，如下图所示：
4、滚花的尺寸规格按下表(单位mm)：
| 模数m | h | r | 节距P |
| 0.2 | 0.132 | 0.06 | 0.626 |
| 0.3 | 0.198 | 0.09 | 0.942 |
| 0.4 | 0.264 | 0.12 | 1.257 |
| 0.5 | 0.326 | 0.16 | 1.571 |
